| Marchio: | Winroller |

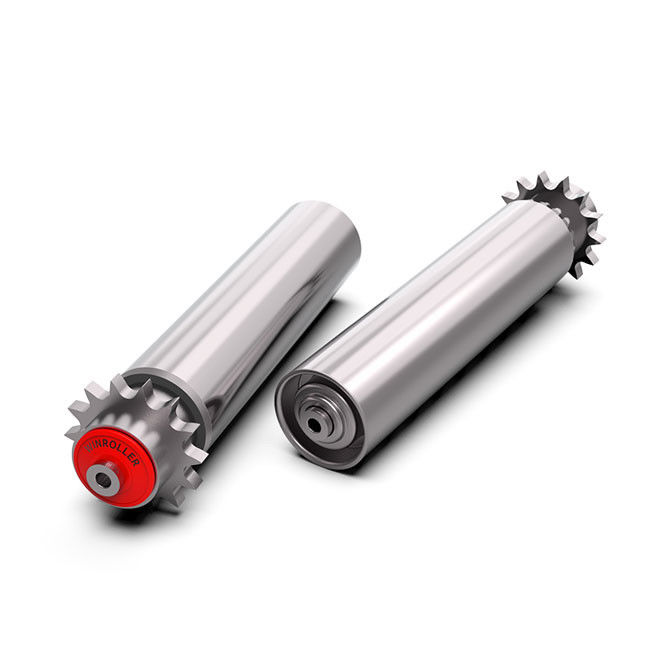

| Model Number: | Convogliatore di acciaio galvanizzato a rullo a grande coppia di trasferimento con sprocket |
| MOQ: | 1 bastone |
| Prezzo: | Contact Us |
| Dettagli dell' imballaggio: | Cassa in legno |
| Condizioni di pagamento: | TT, L/C |
I trasportatori gravitazionali sono il metodo più popolare e semplice di trasporto delle merci.Di solito è disposta orizzontalmente o declinata.
Disposizione orizzontale:
Le merci sono spostate con la forza umana, adatte al trasporto di prodotti leggeri, a corte distanze e a lavori poco frequenti.
Accordo rifiutato:
Il peso della merce e l'angolo di declino aumentano la velocità della merce.
※ Saldatura a cerchio intero di ruote dentate e tubi in acciaio
※ Alta resistenza, grande coppia di trasferimento
※ Disegno di alloggiamento in acciaio, bello, silenzioso
※ Flancia regolabile per garantire la trasmissione e il posizionamento lineari
Commenti:
Adatto per ambienti a -20 °C ~ +80 °C
È di elevata resistenza, grande coppia di trasferimento e soddisfa i requisiti per il trasporto di carichi pesanti.
| Diametro del tubo e spessore della parete | Portamento | Centro dell'asse | Ruota a catena | Materiale per rulli | |||
| Galvanizzazione di acciaio al carbonio | Altri prodotti | ||||||
| φ50*1.5 | 6001/6002 | φ12/15 | 08B11T/08B14T | √ | √ | ||
| φ50*2.0 | 6001/6002 | φ12/15 | 08B11T/08B14T | √ | |||
| φ60*2.0 | 6001/6002 | φ12/15 | 08B14T | √ | √ | ||
| φ60*3.0 | 6002 | φ15 | 08B14T | √ | |||
| φ76*3.0 | 6202/6204 | φ15/20 | 10A13T | √ | √ | ||
| φ76*4.0 | 6204 | φ20 | 10A13T | √ | |||
| φ80*3.0 | 6204 | φ20 | 10A15T | √ | |||
| φ89*3.0 | 6204 | φ20 | 10A15T | √ | |||
| φ89*4.0 | 6204 | φ20 | 10A15T | √ | |||
Dimensioni di saldatura della flangia
| Modalità | D | DF | H |
| Saldatura | φ60 | φ120 | 12 |
| φ76 | φ135 | 16.5 | |
| φ89 | φ150 | 18 | |
| Bloccaggio | φ76 | φ138/φ195 | 23 ((alluminio) |
Diagramma della doppia catena di trasmissione
